运算放大器构成的信号发生器

运算放大器构成的信号发生器，利用电路中电容的充放电特性，通过不同电阻电容的组合，实现不同频率信号的产生

同相输入端输入的参考电压Vref

Vref = Vout * [ R2/(R1+R2) ]，

令α = R2/(R1+R2)

则信号发生器产生一次完整周期信号的时间T/s

T = 2Rf*C* ln[(1+α)/(1-α)]，

则信号频率为f/Hz

f=1/T

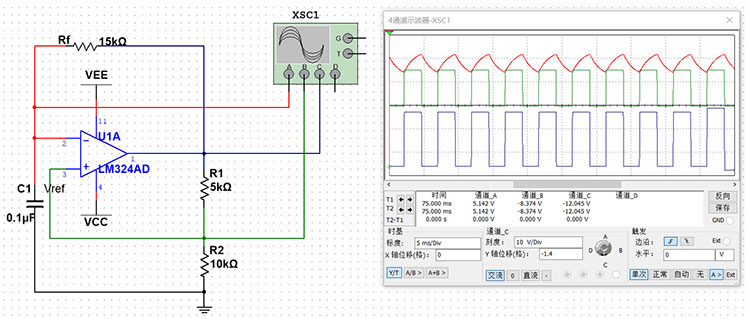

按图中给的数据，这个振荡电路可以输出一个200多Hz的方波信号

T =2Rf*C* ln[(1+α)/(1-α)]

= 2*15*10^3*0.1*10^-6*ln(5)

=0.0048s

f = 1/T = 1/0.0048 ≈ 208Hz

给上面的电路的参考电压Vref分压网络添加一个可调电阻器，就可以把固定频率发生器改成一个可调得分压网络，从而构成一个输出频率可调的信号发生电路。
