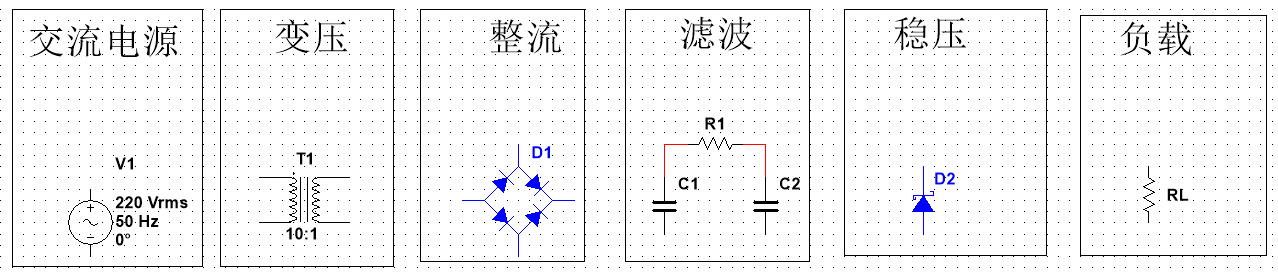

稳压电源的构成框图

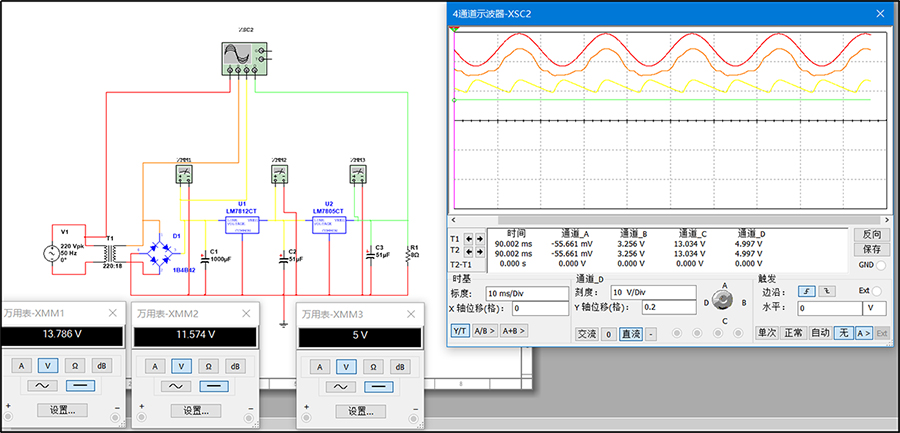

下图为稳压电源的一般过程和对应的波形
交流电源：一般来自市电和工业用电，这里采用国内用的220V~50Hz家用电；
变压：将交流电源输入的有效值为220V的工频交流电转换为接近用电器需要用到的电源电压附近，一般为几幅到几十幅的交流电；
整流：将交流电变换为具有直流成分的脉动直流电；
滤波：将脉动直流电中的交流成分滤除，增加直流成分
稳压：对经过滤波的直流电采用稳压或负反馈技术，从而得到稳定的直流电压输出
稳压电源的技术指标
特性指标
输出电压和电流：直流稳压电源长期稳定工作时提供的电压和电流；
负载调节率：用以体现当负载电流变化时稳压电源的输出电压相应的变化情况，负载调整率=（无负载电流时的负载电压-满负载电流时的负载电压）/满负载电流时的负载电压*100%，负载调整率越小越好，一般在3%~5%。
电压调节范围：直流稳压电源输出的最大值和最小值之间的变化范围
质量指标
稳压系数Sr：当环境温度和负载不变时，输出电压相对变化量(ΔUo)与输入电压的相对变化量(ΔUi)之比,即ΔUo/ΔUi；
动态内阻(输出阻抗)Ro：当环境温度和负载不变时，输出电压的相对变化量(ΔUo)与输出电流的相对变化量(Δio)之比,即ΔUo/Δio；
温度系数
纹波电压：直流电源输出的电压中包含的交流工频成分，叠加在直流输出上的交流电压幅度值
效率：效率=直流输出功率/交流输入有功功率=(Uo×Io)/(ui×ii)×100%=(Po/Pi)×100%
