晶体管放大电路的总结

三种晶体管放大电路的对比总结

项目	共射极放大电路	共基放大电路	共集电极放大电路(射极跟随器)
信号输入输出接法	基极输入，集电极输出	射极输入，集电极输出	基极输入，射极输出
电压增益Av	R_C/R_E	R_C/R_E	1
电流增益Ai	β	无电流放大能力	1+β
电压增益实现方法	将基极电流放大后得到的大电流i_C通过集电极电阻R_C转化为电压放大i_C*R_C	将设计好的射极电流i_E直接（因为i_C和i_E的电流近似相等）通过集电极电阻R_C转化为电压放大i_C*R_C	无电压放大能力
功率放大能力	功率放大倍数大	功率放大倍数较大	功率放大倍数小
输入输出相位	反相(相差180°)	同相	(同相)
频率特性	频带窄，频率特性差	频带宽，频率特性最好	频率特性较好
输入阻抗	低	低于共射电路	高
输出阻抗	R_C	R_C	高（带负载能力强）
用途	在负载轻，频带窄，需要电压电流都放大的场合，是最常见的放大电路	共基极电路的最大优点是频带宽,因而用于无线电通讯等方面	常用于多级放大电路的输入级和输出级,也可以用它连接两个电路,减少电路间直接相连所带来的影响,起缓冲作用

1.任何放大电路都可以看做是一个四端网络

2.输入电阻：从输入端看进去的等效电阻

3.输出电阻：从输出端看进去的电阻

阻抗匹配的内涵：功率、电压和电流的分配

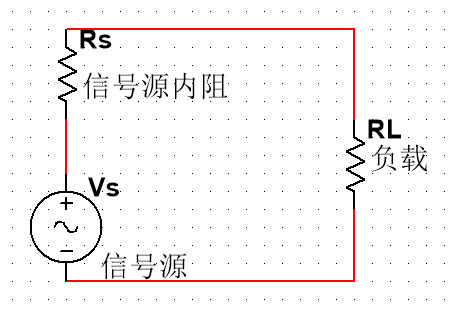

下图是一个简单地阻抗匹配分析图示

当RL=Rs，即阻抗匹配时，负载RL上获得的信号功率最大

当RL远小于内阻Rs时，负载RL上可以获得大电流，电流计就是利用这个原理

当RL远大于内阻Rs时，负载RL上可以获得大电压，电压测量仪就是利用这个原理

1.在测量电路中，电压测量仪器仪表的输入阻抗(称为电压灵敏度)越高(RL越高)，对被测电路的分流就越小，测量误差也越小，而电流测量仪的输入阻抗（RL）越低，对被测电路的分压越小，这样测量误差也越小。

2.在信号放大和耦合电路中，只有前级放大器的输出电阻等于后级放大器的输入电阻时，后级放大器才能从前级获得最大的信号功率

3.对于功率放大器，当信号源的输出阻抗与放大电路的输入阻抗相等时，即阻抗匹配时，放大电路就能在输出端获得最大功率

4.阻抗不相等时，不能把两者直接相连，解决的办法是在两者之间加入一个电路匹配网络，如射极跟随器或信号变压器等。
