同相比例运算放大电路
信号电压Vin通过电阻Rs加到运放的同相输入端，输出电压vout通过电阻R1和Rf反馈到运放的反相输入端，构成电压串联负反馈放大电路
图中的电阻R2是平衡电阻，在分析运放的放大倍数时，可认为是短路的，即运放的正极是直接接输入信号Vin的。平衡电阻用于保证运算放大器在没有接输入信号的时候，输出为0。
由运算放大器工作在线性放大区的依据：“虚短”和“虚断”有
u- = u+ ≈ ui（即输入信号和反馈信号的连接点处于相同的电位）， ii ≈ iF，（即没有电流流入放大器的输入端），
也就是说，A点是一个“虚拟接地”汇合点。由于A点的存在，电阻Rf和R1在反相运放上形成了一个简单地分压网络，电路的电压增益由R1和Rf的比值决定，则A点的电压UA
UA = [R1/(R1+Rf)]*Vout
又
UA = Vin，
电压增益Av
Av = Vout/Vin
化简得，同相运算放大器的闭环电压增益将给出为
Av = 1 + Rf/R1

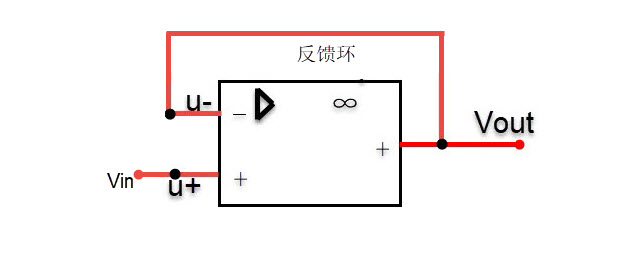

同相比例运算放大器构成的电压跟随器
如果我们使反馈电阻器Rf等于零，( Rf = 0 )，电阻器R1等于无穷大，( R1 = ∞ )，那么将得到一个增益恒定为1的运放电路，因为所有输出电压被反馈到反相输入端（负反馈）。这种配置会产生一种特殊类型的非反相放大器电路，称为电压跟随器，也称为“单位增益缓冲器”。
由于输入信号直接连接到放大器的非反相输入端，因此输出信号不会反相，从而导致输出电压等于输入电压，因此Vout = Vin。这使得电压跟随器电路成为理想的恒压源或稳压器，因为它具有输入到输出的隔离特性。
单位增益电压跟随器配置的优势在于，当阻抗匹配或电路隔离比电压或电流放大更重要时，可以使用它，因为它可以在其输出端保持输入信号电压（幅度和相位不变）。此外，电压跟随器电路的输入阻抗非常高(从输入信号汲取能量的能力强)，通常高于 1MΩ，因为它等于运算放大器的输入电阻乘以其增益 ( R1 x Av )。运算放大器的输出阻抗非常低(带负载能力强)，因为假设运算放大器处于理想状态，因此不受负载变化的影响。
同相运算放大电路的参数选择
1.同相比例运算放大电路输入阻抗高，最适于放大小信号，用作放大电路的输入级
2.R1一般选千欧级电阻
3.反馈电阻根据实际要求的电压放大倍数选择
4,。平衡电阻R2=R1//Rf
5.运放：根据电路电压大小、增益要求、通频带和是否双电源等要求来选择，如一般用途常用的LM324等。
