加法运算放大电路是用于将两个或多个输入电压组合成单个输出电压,加法运算电路也称求和放大器

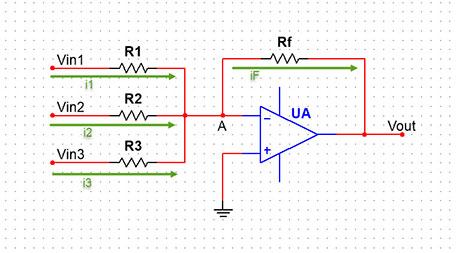

由反向运算放大电路构成的加法运算电路
根据前面对反相运算放大电路相同的分析方法,有下面的式子成立
iF = i1 + i2 + i3 = - [Vin1/R1 + Vin2/R2 + Vin3/R3]
又
Vout = -(Rf/Rin) * Vin
则有
Vout = - [(Rf/R1)*Vin1 + (Rf/R2)*Vin2 + (Rf/R3)*Vin3] = -Rf(Vin1/R1 + Vin2/R2 + Vin3/R3)
当需要一个加法电路来将两个或多个电压信号加在一起而不进行任何放大时,只要将上述电路的所有电阻(R1、R2、R3、…、Rn和Rf)设置为相同的值R,运算放大器将具有单位电压增益和输出电压等于所有输入电压的直接和(Vout=-(Vin1+Vin2+Vin3+…))。

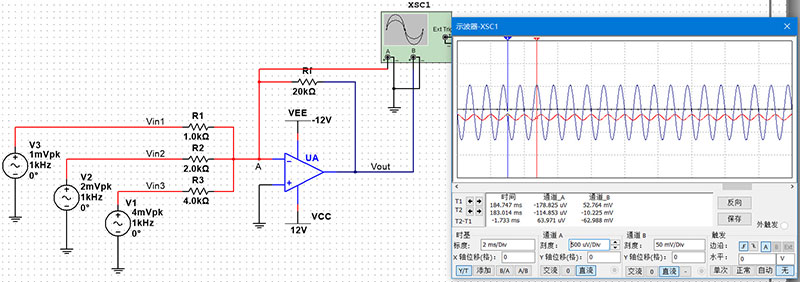

反相加法运算放大器举例
由前面对反相运放的分析,利用下面的增益公式,计算各个输入对应的增益
Av = Vout/Vin = -(Rf/Rin) Av1 = 20KΩ/1KΩ = -20 Av2 = 20KΩ/2KΩ = -10 Av3 = 20KΩ/4KΩ = -5
根据加法运算放大器的输出公式
Vout = - [(Rf/R1)*Vin1 + (Rf/R2)*Vin2 + (Rf/R3)*Vin3],得 Vout = -[20*1mV) + 10*2mV + 5*4mV] = -60mV

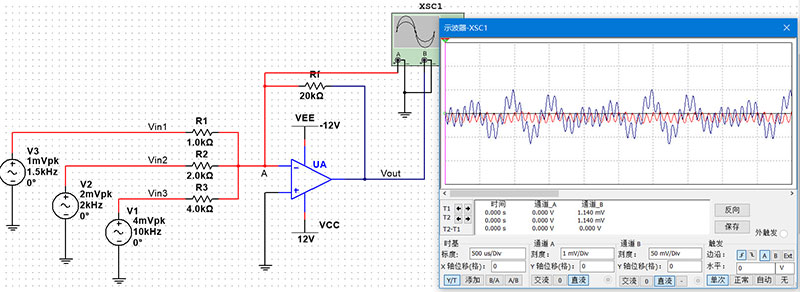

这个值和仿真结果基本一致
由同相运算放大电路构成的加法运算电路
同相运算放大器构成的加法运算电路的最大优势在于输入端子之间没有虚拟接地条件,因此其输入阻抗远高于标准反相放大器结构的输入阻抗。
另外,如果运算放大器闭环电压增益发生变化,电路的输入求和部分不受影响。但是,在为求和点处的每个单独输入选择加权增益时将涉及更多的数学运算,尤其是在有两个以上的输入且每个输入具有不同的加权因子时。
如果使同相运算放大器的闭环增益等于求和输入的数量,则运算放大器的输出电压将恰好等于所有输入电压的总和。也就是说,对于一个双输入同相加法放大器,运算放大器增益等于2,对于一个三输入加法放大器,运算放大器增益为 3,依此类推。这是因为流入每个输入电阻器的电流是其所有输入端电压的函数。如果输入电阻全部相等,(R 1 = R 2 ),则循环电流抵消,因为它们无法流入运算放大器的高阻抗同相输入端,而Vout电压成为其输入的总和。

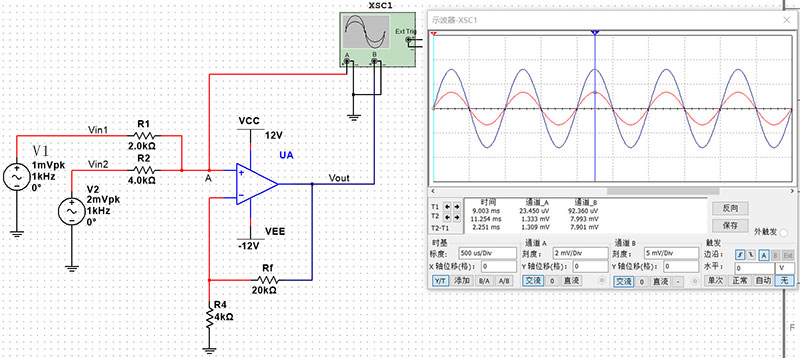

根据上图,求同相加法运算放大电路的输出
令输入V2=0,单独分析V1输入,得
u+ = [R2/(R1+R2)]*V1,又 uo1 = (1+Rf/R4)u+ ,则 uo1 = {[R2/(R1+R2)]*(1+Rf/R4)*V1}
同理令V1=0,单独分析V2输入,得
u+ = [R1/(R1+R2)]*V2,又 uo2 = (1+Rf/R4)u+ ,则 uo2 = {[R1/(R1+R2)]*(1+Rf/R4)*V2}
当V1和V2共同作用时,有
uo = uo1 + uo2, 得 uo = (1+Rf/R4)*[R2/(R1+R2)*V1 + R1/(R1+R2)*V2]
带入数值得输出结果
uo = (1+20KΩ/4KΩ)[4KΩ/(2KΩ+4KΩ)* 1mV + 2KΩ/(2KΩ+4KΩ)2mV]
=(1+5)(4/6+4/6)
=8mV
加法运算放大电路的应用
如果加法放大器的输入电阻连接到电位器,则各个输入信号可以通过不同的量混合在一起。
例如,当测量温度时,可以添加一个负偏移电压从而使输出电压或显示屏在冰点处读数为“0”。
混音电路
下面是一个利用加法运算放大电路制作的音频混合器,它可以以添加或混合来自不同源通道(人声、乐器等),然后再将它们组合到音频放大器。
数模转换器

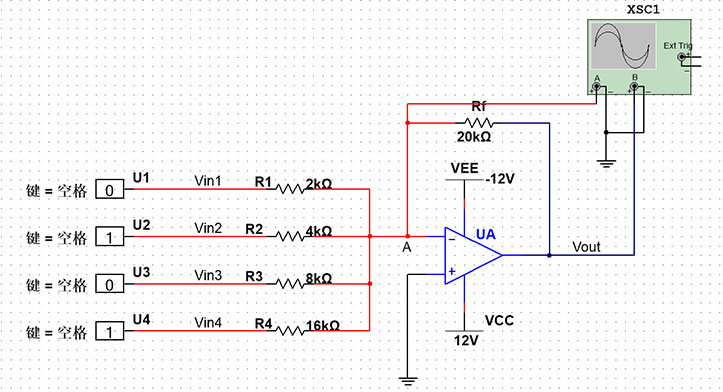

求和放大器的另一个有用应用是作为加权求和数模转换器 (DAC)。如果加法放大器的输入电阻器RIN的值对于每个输入加倍,例如 1kΩ、2kΩ、4kΩ、8kΩ、16kΩ 等,则数字逻辑电压为逻辑电平“0”或逻辑电平这些输入上的“1”将产生一个输出,该输出是数字输入的加权和。
在上面的DAC(数模转换电路) 加法运算放大电路中,构成输入数据字的各个位数(在此示例中为4位)将最终确定输出阶跃电压占满量程模拟输出电压的百分比。
此外,此满量程模拟输出的精度取决于输入位的电压电平对于“0”始终为0V,对于“1”始终为 5V,以及用于输入电阻器R IN的电阻值的精度.
