驱动大负载的射极跟随器电路
下面的恒流源负载电路，将恒流源晶体管Q1(提供恒定的10mA电流)作为晶体管Q2的发射极负载，这样，射极跟随器的输出负载加重(R6变小)的情况下，只要从射极跟随器输出端汲取的电流不大于恒流源的电流(10mA)，那么电路输出就不会出现波形削底现象。
驱动大负载的射极跟随器电路
用电流源代替发射极电阻，即使输出幅度发生变化，发射极电阻阻值也能保持恒定，所以能够吸进接近电流源设定值得电流，能够驱动比较重的负载。
用电流源代替射随器发射极电阻的另一个好处是，可以避免晶体管和发射极电阻在无信号输入时依然在消耗能量，因为使用恒流源电路(有源电路负载，即有源负载)的设定电流一直处于满刻度使用状态，所以电路效率很高。
恒流电路的设计步骤是首先确定加在发射极电阻R5上的电压，由设定的恒流值就可以得到发射极电阻值。
另一方面，恒流源晶体管Q1的发射极电阻R5上的电压UR5决定了射随器Q2输出电位变化的范围(Q1发射极电位到电源电压VCC)，UR5越大，范围越小，UR5过小电路的抗温度变化的能力又会减弱，所以UR5值得设定是一个需要折中考虑问题，一般范围在1V~几伏。
OP放大器与射极跟随器的组合应用

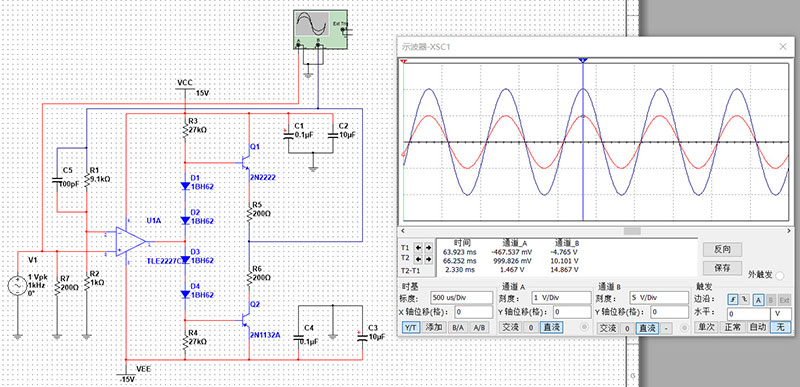

如下图所示，在OP放大器的输出端接射极跟随器，然后将射随器的输出反馈到OP放大器的反向输入端可以增大输出电流，这这种组合方式，是提高常规OP放大器(最大输出电流在±10mA)电流输出来取代本身具有大电流输出能力的OP放大器的好办法。
* 电路在推挽射极跟随器上以偏置电路作为负载，不会发生开关失真。电路可用在音频和直流电机的精密控制电路等方面。
* 图中偏置电路，是在各自的晶体管上加两个二极管，其组合电压VF≈1.2V，所以在发射极电阻（200Ω）上分别加一个二极管的VF≈0.6V，这个电压是由设定的发射极电流和已知的VF求得的。
*在偏置电路里流动的电流，是由比晶体管基极电流大得多的值来决定的，但若太大，那么OP就不能驱动偏置电路，所以设定偏置电流在1mA以下。
* 偏置电路的电流是由在晶体管基极与电源间所加入的电阻所决定的，在这个电路上所加的电压为电源电压减去两个二极管的电压降之后的值。由于设定的偏置电路电流为0.5mA，所以电阻值为27KΩ。
