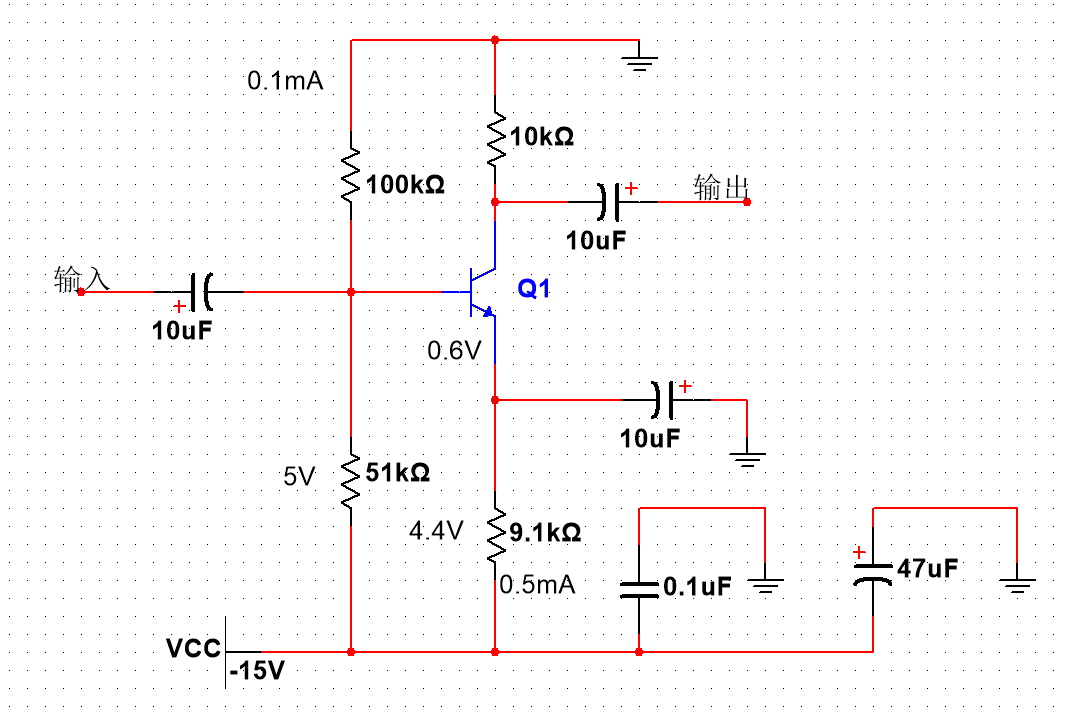

1.使用NPN晶体管与负电源的电路（在负电源的情况下使用该电路）
与正电源电路的不同点在于正电源的GND，GND成为负电源。在使用负电源的电路中，必须注意电解电容的极性。这个电路在发射极端直接用电容接地，所以电路的增益为“所用的晶体管能实现的最大增益”。由于使用了hFE大的超β晶体管，故而该电路的增益非常大。如果没必要获取大的增益，可将发射极接地的电容去掉，调节发射极电阻与集电极电阻的阻值来设定增益。
NPN晶体管与负电源的电路

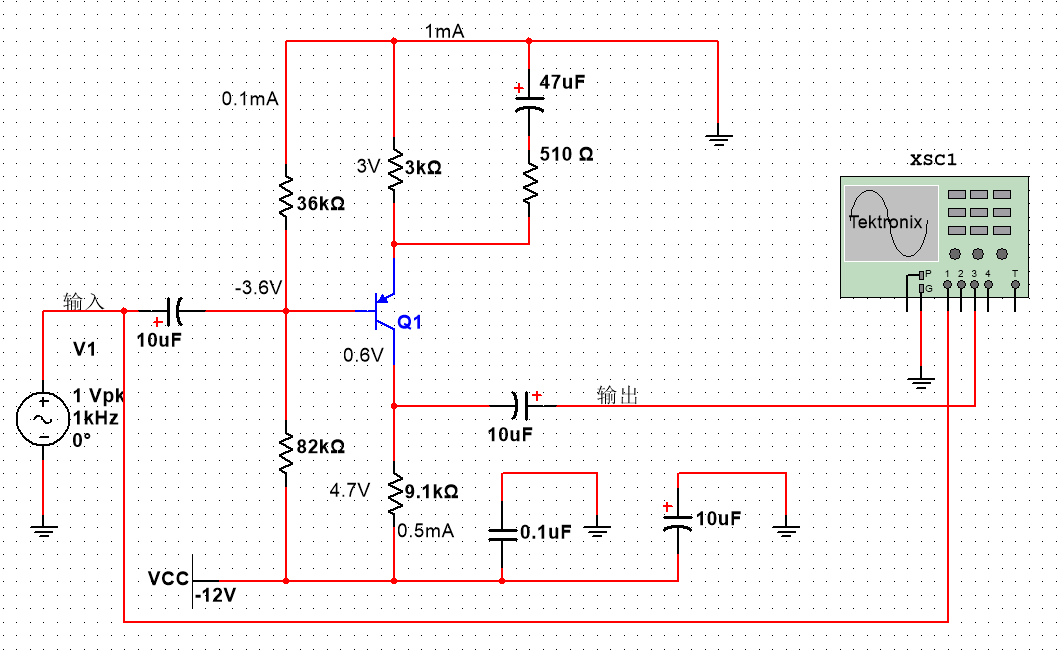

2.使用PNP晶体管与负电源的电路
电路使用负电源，所以必须十分注意电解电容的极性和耐压。
即使使用负电源和PNP型晶体管，共射放大电路的增益也是由发射极电阻和集电极电阻之比来决定。这个电路的增益约为10倍。
使用PNP晶体管与负电源的电路

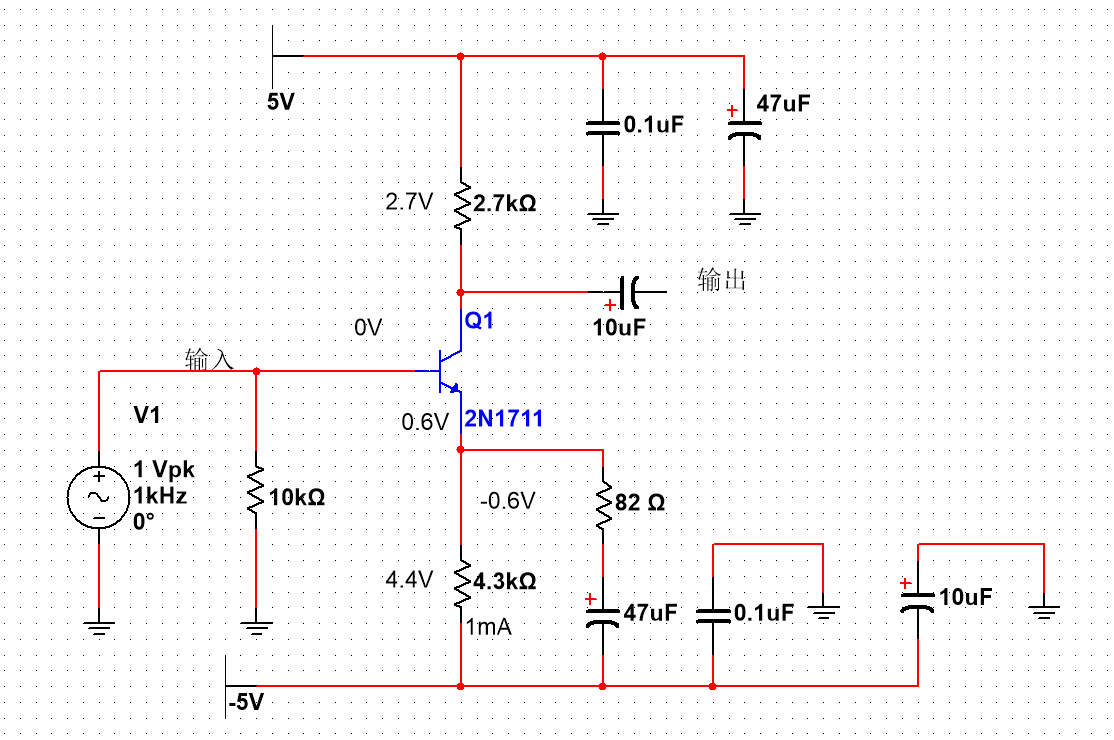

3.使用正负电源的电路
由于这个电路基极偏置在0V，输入端的耦合电容可以去掉，所以能够减少耦合电容与输入阻抗形成的高通滤波器，这样的电路可以用在放大极低频率信号电路的初级上。
正负电源的电路

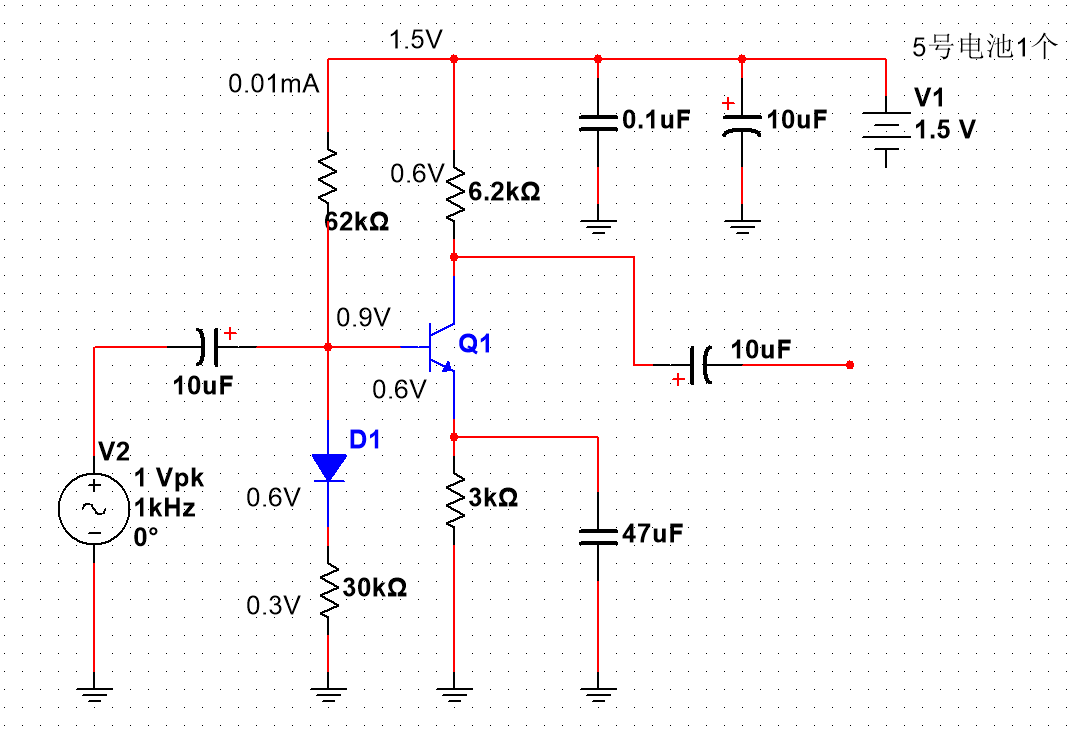

4.低电源电压、低损耗电流放大电路
这个电路可以用在便携式话筒中用作放大器。图中二极管的正向压降V=0.6V用来抵消晶体管的VBE，由此，即使电池的电压相当低，也能确保晶体管的VBE，所以能够进行放大工作。
而不使用二极管，用通常的电阻来控制基极偏置电压，会由于电池的损耗，电源电压下降，当基极电位在0.6V以下时，晶体管就停止工作。
另外应保证该电路的设计电流设定的小一些以减少损耗。
对于这个电路，若想提高增益，应尽可能地使用hFE大的晶体管（将发射极接地电容拆除，此时想获得固定增益，则对晶体管的hFE值没有关系）
低电源电压、低损耗电流放大电路

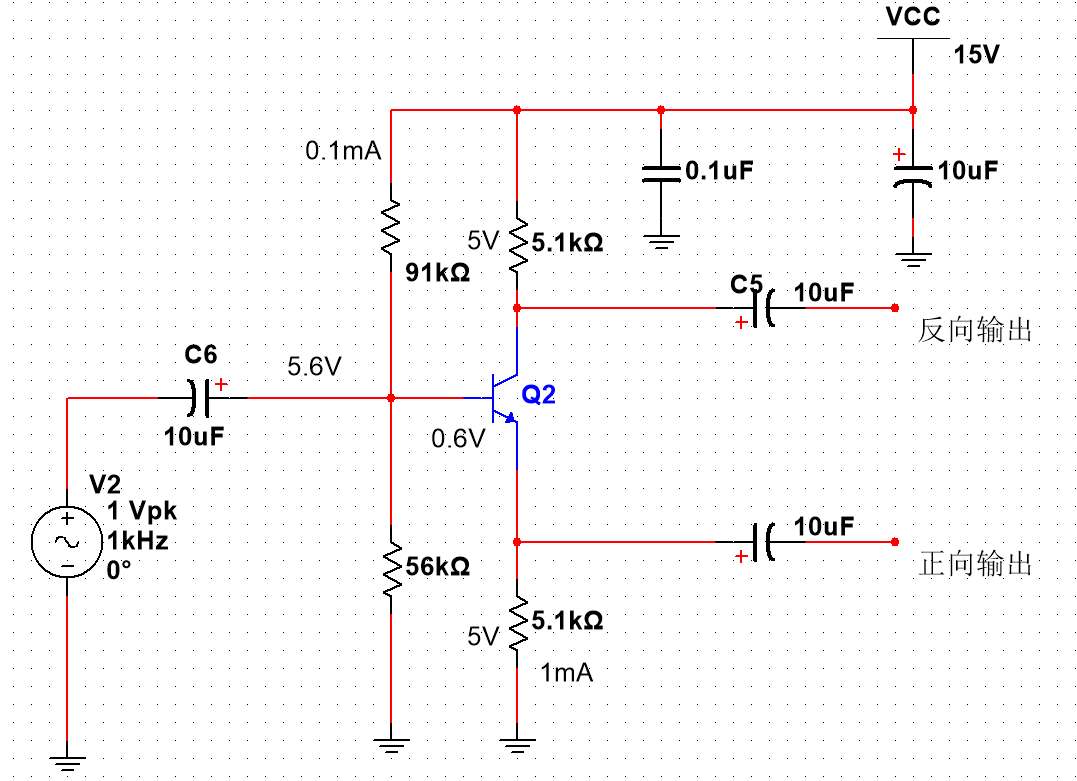

5.两相信号发生电路
* 利用共发射极电路的集电极输出信号和基极输入信号、发射极输出信号相位相差180°。

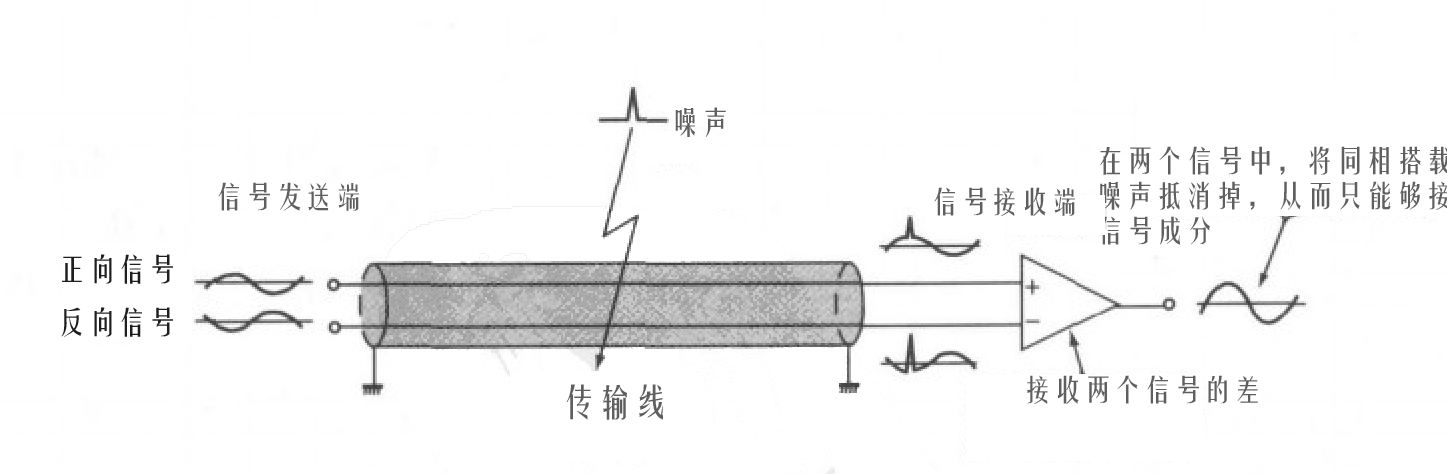

* 这种电路可用在产生驱动平衡传输线路信号的电路中。所谓平衡传输，是将偏离180°的信号，用三芯电缆进行传输（一根为GND），在接收方，接收两个信号之差。如此，交流声和脉冲状噪声等在两根信号线上同时搭载，在接收一方能够抵消。这在长距离传输和噪声大的情况下，就能发挥作用。
* 由于反向输出阻抗很高（RC），其驱动能力小，应在其后接设计跟随器来降低输出阻抗而增大驱动能力。正向输出（射极输出）则有足够的驱动能力来驱动电缆。
* 集电极和发射极电阻取同值，所以两个输出都是1倍增益（0dB增益）
*这个电路对晶体管没有特殊要求，由于电压增益为0dB,hFE也不是问题。
两相信号发生电路

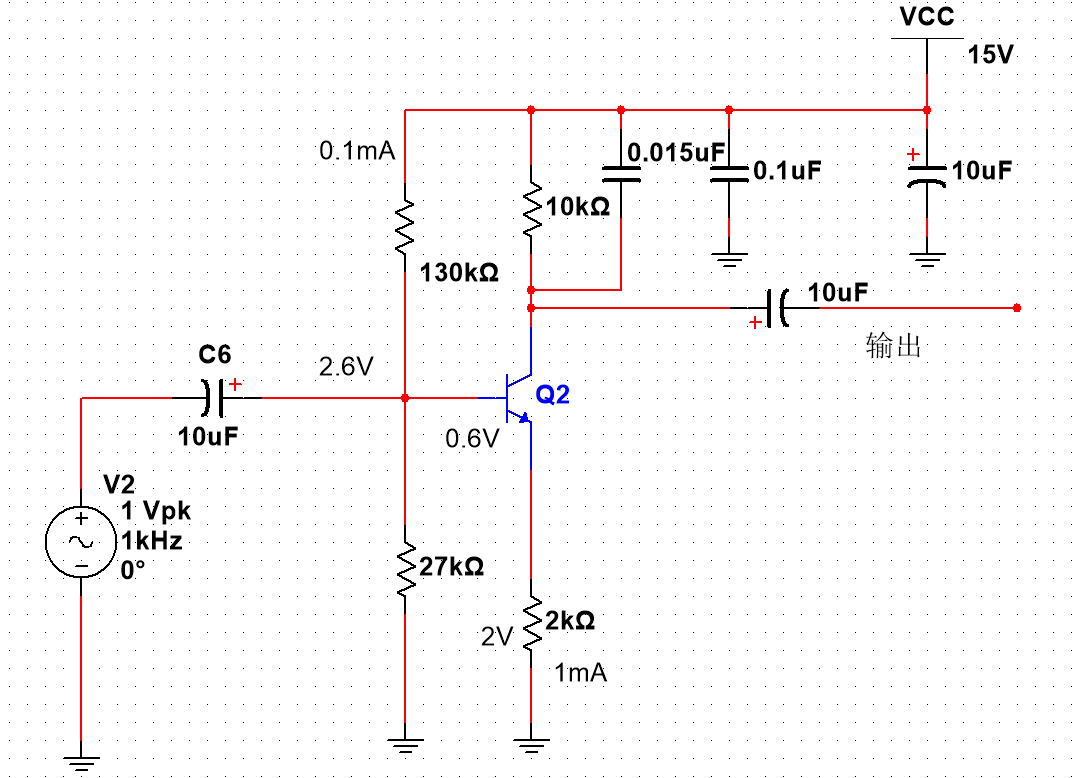

7.低通滤波器电路
* 下图为截止频率为1KHz的低通滤波器电路，将高于1KHz以上的高频率除，可以用在立体声音质控制（音质调整）的电路和作为截去高频噪声用的滤波器上。
* 共发射极电路的集电极电阻具有频率特性，所以增益也具有频率特性

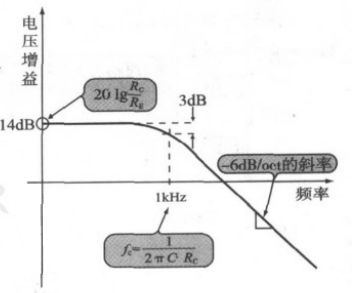

* 在集电极电阻Rc上并联电容C。因此频率越高，集电极的负载电阻就越小，电路的电压增益就下降。当输入信号频率低于fc时，C几乎没有影响，增益为RC/RE。当大于fc时，电压增益以-6dB/oct的斜率下降（频率为2倍时，增益为1/2）
低通滤波器电路

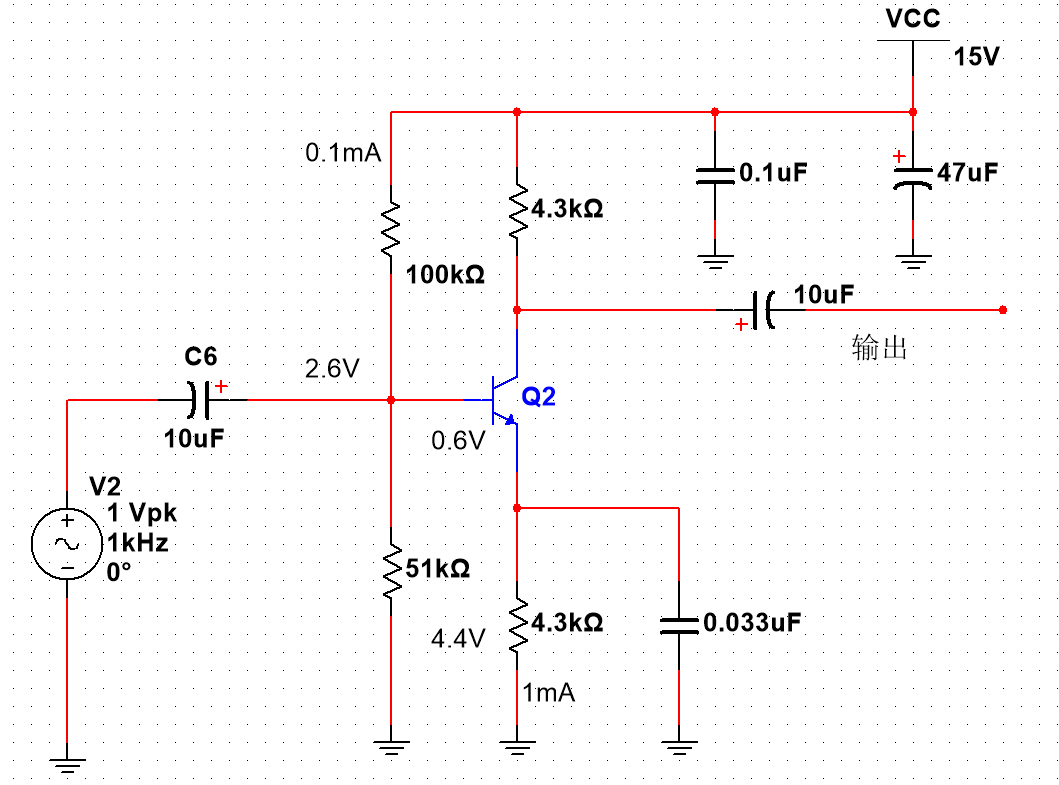

7.高频增强电路（高通滤波器）
* 下图是截止频率为1KHz的高频增强电路，放大频率大于1KHz的高频信号。
* 电路可用在立体声的音质控制（音质调整）电路和FM发射机的“预加重电路”（在FM广播中，为了减低高频噪声，预先对高频进行加强后再发射）
高频增强电路
* 这个滤波器电路和低通滤波器的特性相反，故被认为是高通滤波器。

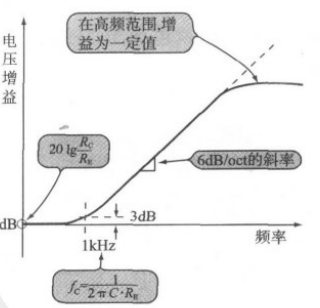

* 在这个电路的发射极并联电容C，使得电压增益具有频率特性，因此在低频时，就没有C的影响，增益为RC/RE，由于RC≈RE，增益为0dB.当频率变高，就会因C的影响，交流发射极电阻变小，增益变大。高频增强部分的斜率为6dB/oct（频率为2倍，则其大小为2倍）
* 改变C或RE的值就能改变fc,但是需要注意RE的值改变，低频增益也改变
* 如果要在高频范围增强信号时，则要尽可能使用hFE大的晶体管。

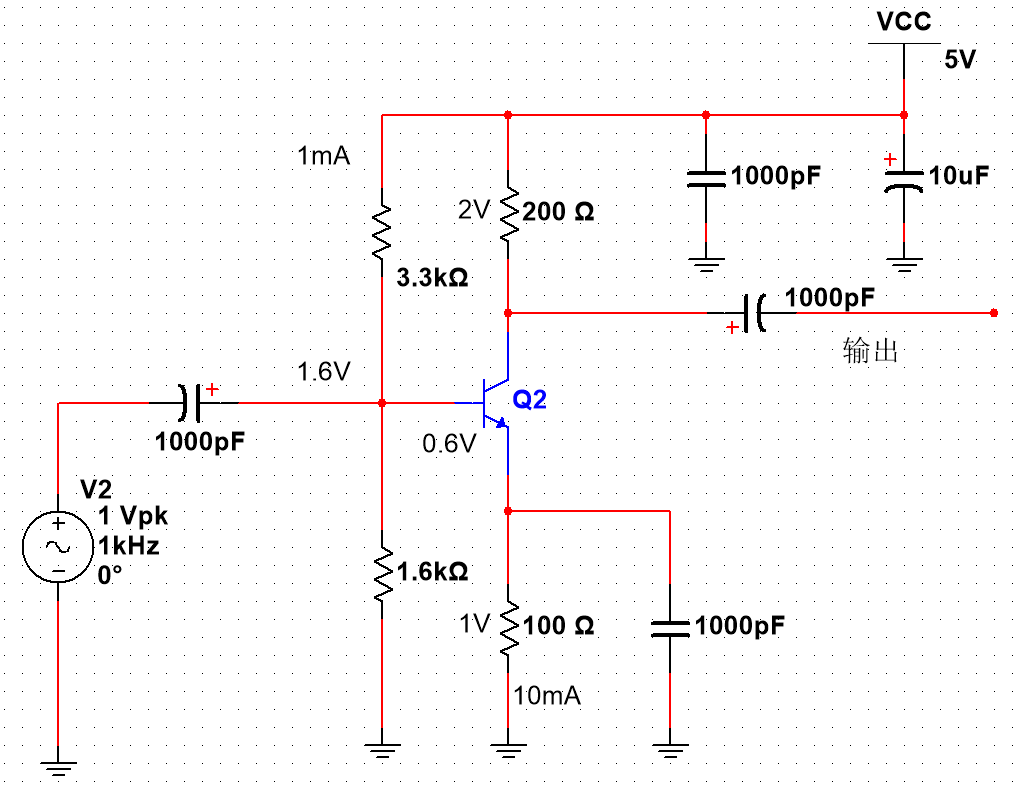

8.高频带宽放大电路
* 这个电路用在FM接收机的RF(Radio Frequency)放大级和电视的VHF/UHF频带的增强器中。
* 这个电路的设计方法和共射极放大电路完全一样，但是为了使晶体管的频率特性扩展至极大，将发射极电流设定在很大的值。
* 另外，由于在高频范围内使用的缘故，耦合电容、电源旁路电容和发射极电容都要取小的值。
* 在用此电路时，应该尽可能使用fT高的晶体管
高频带宽放大电路
