三端稳压电路
前面分析了二极管的稳压原理，这里将继续分析性能更加优越的集成电路形式的三端稳压电路
三端稳压电路按输出形式的不同，可以分为固定电压输出型三端稳压器和可调电压输出型三端稳压器
认识正负输出稳压器的型号
正输出型三端稳压器型号：正输出即输出正电压，型号标识为LM78XXO
负输出型三端稳压器型号：负输出即输出负电压，型号标识为LM79XXO
其中“XX”表示输出的电压值，如LM7805表示输出+5V稳定电压，
“O”表示输出的额定电流，如LM7805L表示输出电压+5V，额定电流0.1A；LM7805M，表示输出电压+5V，额定电流0.5A；”O”为空表示额定电流位1.5A
三端稳压电路原理

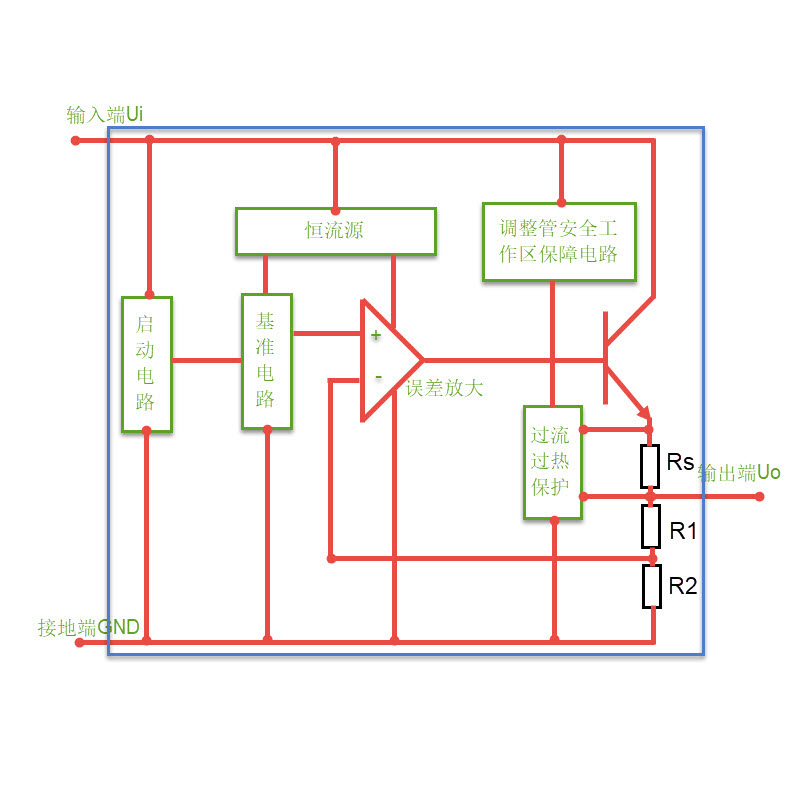

固定输出三端稳压器结构框图
电路各部分作用：
调整管安全工作区保障电路：使调整管安全地工作在线性放大区；
恒流源电路：基准电压形成和误差放大部分设置的恒流源，可以保证稳压器在更大的电压输入范围内工作；
启动电路：为恒流源建立工作点；
电阻Rs：是过流保护取样电阻
电阻R1和R2：组成电压取样电路(这是一个电阻网络，在输出电压不同的稳压器中，采用不同的串并联接法，形成不同的分压比)，取样电压通过误差放大之后，去控制调整管的工作状态，以使三端稳压器输出稳定的电压。
固定输出的三端稳压电路基本应用案例

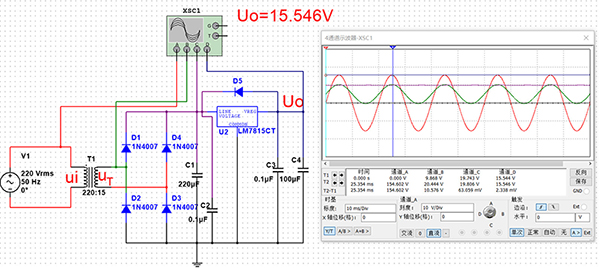

固定输出的三端稳压电路基本应用案例
上面的电路图中，电容C1,C2用于抵消长接线的电感效应，防止自激；C3小电容和C4大电容一般一起出现，增强滤波效果， 二极管D5可以在输入端短路时，防止输出端存储的电荷通过稳压管导致器件损坏。
为什么电容要一大一小一起使用
一个电容的实际模型是是ESR（等效串联电阻）串联一个ESL(等效串联电感)，再串联一个电容

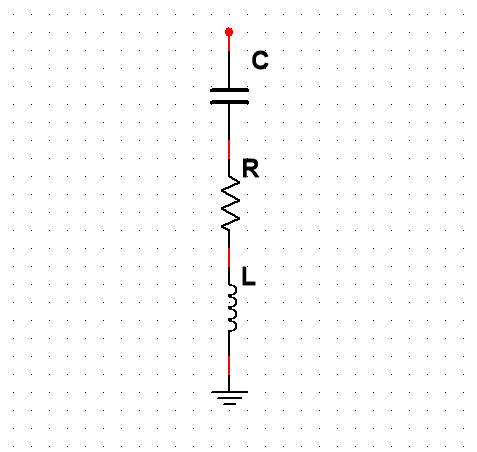

电容的实际模型
电容的实际阻抗Xc=R/n+j(wL/n – 1/wnC)，其中n代表并联的相同电容的个数
大电容由于制作工艺的问题，通常使用多层卷绕的方式制作，体积一般也比较大，这就导致了大电容的ESL比较大。 电感对高频信号的阻抗很大，所以，大电容的高频性能不好。而一些小容量电容则由于容量小，因此体积可以做得很小，缩短了引线，就减小了ESL。通常使用平板电容的结构，这样小容量电容就有很小ESL，故高频性能很好，但由于容量小、惯性大的缘故，对低频信号的阻抗大。所以，如果为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。因为大电容有电感性，对高频的滤波效果较差，而小电容滤高频时“惯性”比较小。所以这种一大一小并联的方式，能够取到很好的旁路效果，其中，大电容滤低频，小电容滤高频。
可调输出得三端稳压电路原理
三端稳压器的构成
和固定式集成稳压器对比可以发现，可调输出电压稳压器将背部的误差放大器，保护电路的公共端都接在了输出端，所以取消了电压采样和内部接地端，而增加了专门用于外接取样电路的输出电压调整端ADJ，将内部基准电压（一般为1.25V）加在误差放大器的同相输入端和电压调整端ADJ之间，并由一个恒流源(一般为Iref=50μA)供电。

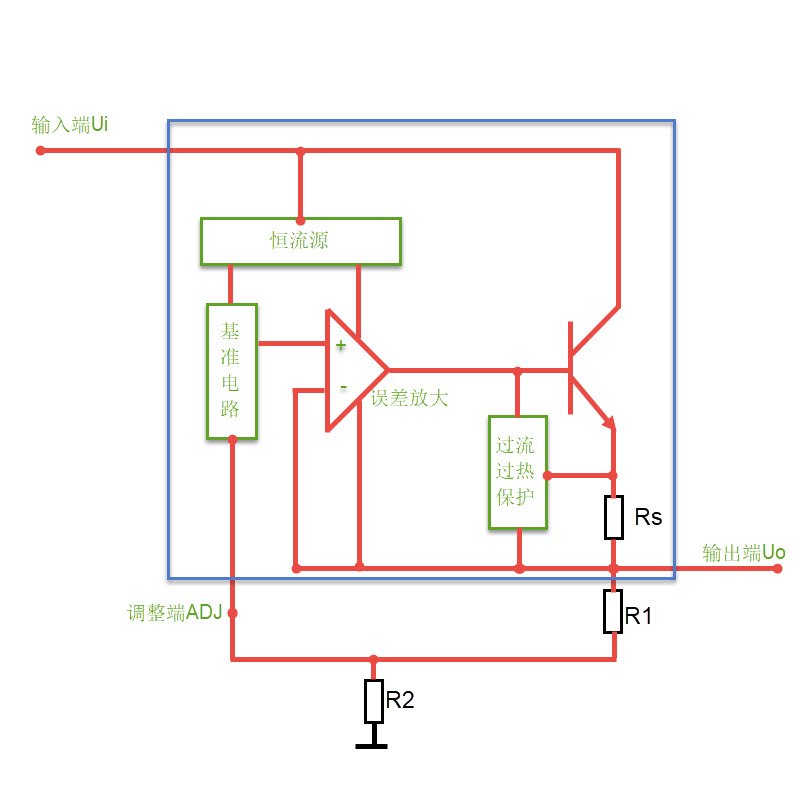

可调输出三端稳压器结构框图
实际使用时，通过调整端ADJ外接的取样分压电阻R1和R2来调整具体的输出电压。
输出电压的大小可用下面的公式来确定
Uo=1.25(1+R2/R1)
当调整端ADJ接地时，输出电压Uo为基准电压1.25V。
可调输出的三端稳压电路基本应用案例

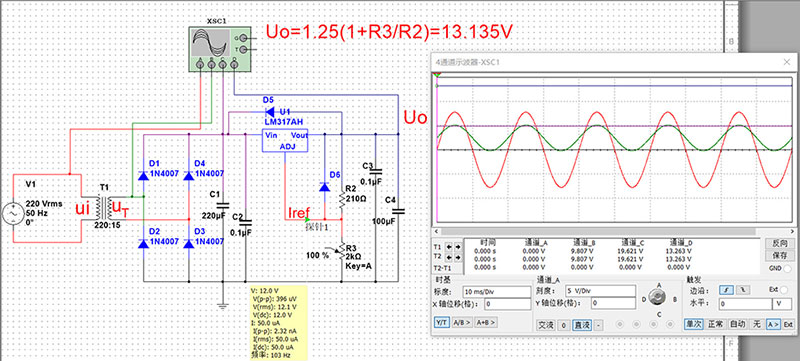

电路各元器件的作用
上面的电路图中，电容C1,C2用于抵消长接线的电感效应，防止自激；
C3小电容和C4大电容一般一起出现，增强滤波效果；
二极管D5可以在输入端短路时，防止输出端存储的电荷通过稳压管导致器件损坏；
D6可以在输出端短路时，防止输出端存储的电荷经过调整端回流损坏三端器件
R1和R2用于确定输出的稳定电压的电压值。
三端稳压器一般性使用技巧
- 三端稳压器的输入端和输出端一般都会歌接一个电解电容(大容量)。
- 三端稳压器的输入输出端电压差不能太小，输入比输出大2~3V为一个合理的参考范围(过大会导致电路功耗过大)，可保证电路有足够电压保证调整管工作在放大区
- 在输入和输出端反接一个二极管，可以防止因输入端短路时，输出端存储的电荷通过稳压器损坏器件。
